Тангента Baofeng (Делаем сами)

Самый простой принцип изготовления из подручных ненужных вещей.
#1 - 25 октября 2016, вторник
Посетитель
Сергей Сухоплюев
Сообщений: 5
Ленинск-Кузнецкий
3225 дней назад
0
Для начала нам потребуется:
Штекер Джек 2,5 и 3,5 по 1 шт,
Провод 4-х жильный - 1метр (в моем случае 2-х жильный 2метра делил на пополам),
Кнопка включения передачи сигнала - 1штука, (я брал светодиод и кнопку - от зажигалки,
динамик 1шт. и микрофон 1шт (я отыскал дома разбитый телефон 1 шт),

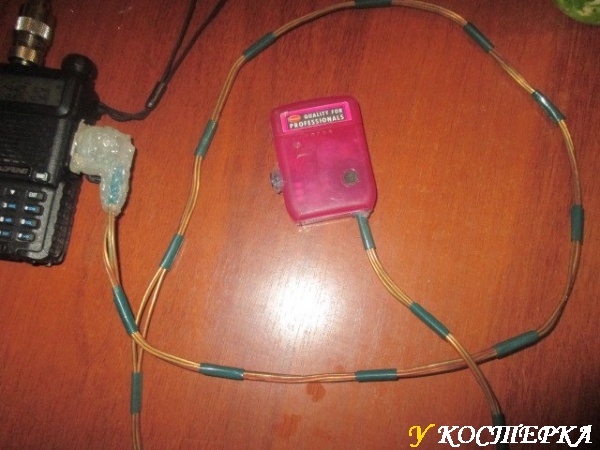

коробочка любая 1шт.(я нашел в кладовке гламурную розовую коробочку от термоленты).

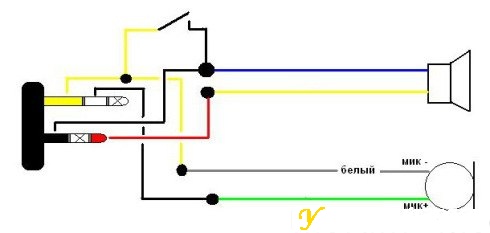

Схема очень проста.
Тангента Baofeng (Делаем сами)
Тангента Baofeng (Делаем сами)
#2 - 25 октября 2016, вторник
Посетитель
Леонид Ерёмин
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 94
Тамала
1834 дня назад
0
Сергей Сухоплюев, интересное и простое решение. smile Хотя можно уже готовую купить за копейки. Но всё равно здорово, молодец ! v
Ты Радист — радиолокаторщик век живи век учись — не постареешь!
#3 - 25 октября 2016, вторник
Посетитель
Сергей Сухоплюев
Сообщений: 5
Ленинск-Кузнецкий
3225 дней назад
0
Леонид Ерёмин:

Сергей Сухоплюев, интересное и простое решение. smile Хотя можно уже готовую купить за копейки. Но всё равно здорово, молодец ! v

Дело было вечером - Делать было нечего.

Собрал её из ненужного найденного в кладовке хлама, работаю через данный агрегат дома ( Стоит стол, в нем ящик, в ящике портативка uv-5r, с другой стороны стола отверстия, в них входит провод от блока питания, провод антенный с улицы и выходит 90см провода от данной тангенты.
|
