Мансарда. Ломанная крыша.

Когда речь заходит о мансардных крышах у многих людей в голове сразу выстраивается образ крыши с переменным углом наклона скатов, которую в быту чаще называют «ломаной» крышей. Это не всегда верно, мансарда может быть выполнена и в двухскатной, и в ряде других типов крыш. Тем не менее, сейчас мы будем рассматривать именно ломаные крыши, поскольку о других типах крыш было уже рассказано. Однако принимать ломаные крыши только как крыши с переменным углом наклона скатов, не совсем верно. Верхний скат крыши можно запросто сделать с тем же углом наклона, что и нижний и тогда ее нельзя будет отличить от обычной двухскатной крыши, но схема постройки такой крыши будет точно такой же, как и традиционной ломаной крыши.

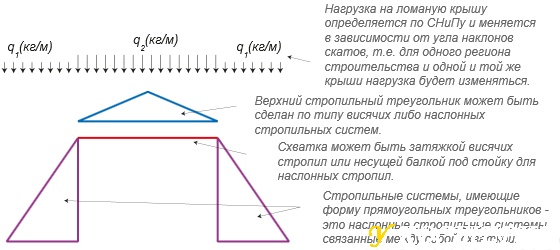

Главное и принципиальное отличие ломаных (назовем их мансардными) крыш от крыш, построенных на традиционных схемах наслонных и висячих стропил в том, что в них используются два типа стропил: либо только наслонные на всех скатах, либо на нижних скатах наслонные, а на верхних висячие (рис. 63). Условно крышу можно разделить на простые геометрические фигуры, состоящие из двух прямоугольных треугольников формирующих нижние скаты и венчающего их треугольника формирующего верхние скаты. Нижние треугольники, это всегда наслонные стропила, а верхний — может быть сделан как по наслонной, так и по висячей стропильной схеме. И еще раз повторим, что верхний треугольник не обязательно должен быть с другим наклоном скатов, он может повторять уклон нижних скатов и тогда крыша будет казаться обычной двухскатной.
