Мансарда с наслонными и висячими стропилами, с выносом низа стропил за стену

20 марта 2015 - Иван Иваныч

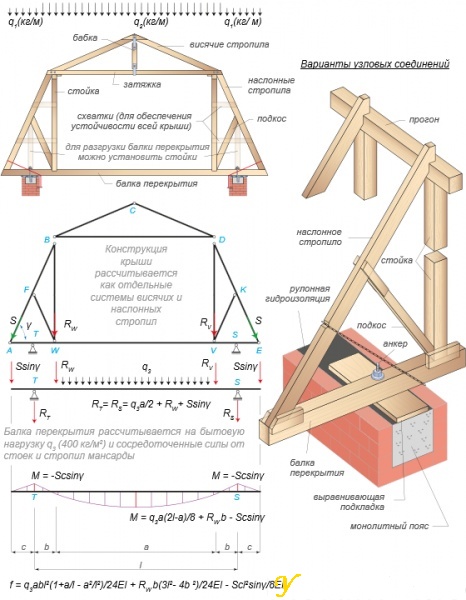

Мансарда с наслонными и висячими стропилами, с выносом низа стропил за стену
Для увеличения карнизного свеса низ стропил нижних треугольников выносят за пределы стены. В этом случае стропильную ногу опирают не в мауэрлат, а в балку. Стропило делаются с обязательным введением под него подстропильной ноги (подкоса). Мауэрлат в такой конструктивной схеме устанавливать не нужно, достаточно укладки выравнивающих деревянных подкладок. Стойки врубают в балку перекрытия на глубину не более 1/3 высоты балки перекрытия.



Расчет нижних треугольников ведется на сжатие с изгибом, а чаще, только на сжатие, поскольку крыши таких конструктивных схем делаются, как правило, для очень крутых нижних скатов, на которых снег не задерживается и главными становятся ветровые нагрузки и вес верхнего треугольника. А ветер, даже ураганной силы, вряд ли сломает стропила, скорее сорвет кровлю или сбросит всю крышу. Здесь на первое место выходят противоветровые мероприятия: установка проволочных скруток и/или крепление крыши к монолитному поясу стены резьбовыми анкерами.

Если в конструкцию нижних треугольников (наслонных стропил) ввести еще одну стойку и установить ее так, чтобы она была точно под местом пересечения подкоса и стропильной ноги и упиралась нижним концом в балку перекрытия прямо над стеной, то можно разгрузить балку, уводя с нее сосредоточенные силы от веса крыши. В этом случае сосредоточенная сила будет уходить по стойке прямо на стену, а подкос и низ стропила будут частично разгружены.

Как и в предыдущем варианте, крыша устойчива под воздействием равномерно распределенной нагрузки и может потерять устойчивость при снижении нагрузки на одном из скатов. Для придания ей устойчивости на низ затяжки трехшарнирной арки нужно установить опорные бруски, а стойки связать с наслонными стропилами 2–3 схватками.
