Висячие стропильные системы

20 марта 2015 - Иван Иваныч
Висячие стропильные системы

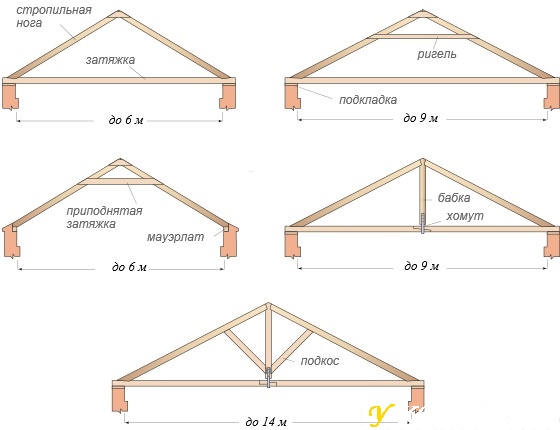

Простейшая ферма из висячих стропил представляют из себя треугольник: две стропильных ноги, упертые верхом друг в друга, и затяжки. Это распорная конструкция прекрасно подходит для мансардовых крыш. Однако на стены здания распор не передается, он полностью нейтрализуется затяжкой. Если наслонные стропильные системы можно делать как распорными, так и безраспорными, с соответствующим креплением мауэрлатной балки, то висячие стропильные системы не передают на стены никаких горизонтальных усилий, только вертикальные. Хотя, сама по себе, треугольная схема, безусловно, является распорной системой. Другими словами, распор, возникающий в системе, в ней и остается, внешне никак себя не проявляя, что упрощает устройство узлов опирания на стены. Под висячие стропила не обязательно укладывать мауэрлат. На гидроизоляционный слой достаточно подложить деревянную доску, которая нужна здесь для выравнивания ферм в горизонт и для того, чтобы не произошло смятие древесины (для увеличения площади опоры узла опирания фермы).

Теги: стропильные, системы, висячие
Рейтинг: 0 Голосов: 0 3298 просмотров
Комментарии (1)
Евгений Валерьевич # 20 марта 2015 в 13:20 0
Вот по такой системе висячих стропил (самая верхняя правая картинка до 9 метров) я и собираюсь делать крышу для своего дома.
