Базовая антенна из автомобильной Си-Би 27 МГц

Денис Радионов, ты всё правильно понял. Для покрытия до 20 км её вполне хватит. Теперь про противовес.
Длина волны в си-би диапазоне составляет 11 метров. Значит в случае изготовления базовой антенны из автомобильной берём 1/4 длины волны. Тогда получается следующее: 11 / 4 = 2,75. Значит длина провода или канатика из меди, который будет служить противовесом, будет составлять 2,75 метра. При настройке КСВ будешь только откусывать бокорезами от кончика небольшие кусочки, не трогая при этом саму антенну. Откусывать придётся по маленьку до тех пор, пока не добьёшься КСВ=1 или около него. Чем ближе КСВ к единице, там качественнее и эффективнее работа самой антенны. Это касается для всех передающих антенн для рации, без разницы на какой длине волны они работают.

В общем я по своим запасам нашёл материалы из чего ваять антенну. Остался только один вопрос. Какую автомобильную антенну мне купить для изготовления базовой ? Поднять антенну смогу почти на 7 метров, может чуток и выше.

Можешь взять ту же самую Alan 9+ , также неплохо подходят автомобильные антенны Sirio и Lemm. При покупке упор делай на длину самой антенны, чем длиннее штырь от катушки, тем лучше. Не стоит брать антенны с длиной штыря менее 1,2 метра. Самый лучший вариант, это длина штыря 1,8 - 2 метра, но такие антенны уже и стоят чуток подороже. Так же не забудь прикупить магнитное основание, что бы не парится с первоначальной установкой. Прикрутить родное под капитальное крепление можно в любой момент, когда уже точно определишься с месторасположением базовой антенны.

Всё, понял. Сегодня зайду в магазин, попробую выбрать антенну + магнитное основание под неё. Спасибо Леонид Ерёмин за хорошую подсказку по выбору автомобильной антенны и её длины.

В общем купил я автомобильную антенну Alan 9+, с длинной штыря 1,6 метра. Длиннее не было в продаже в наших магазинах. К ней взял ещё магнитное крепление и кабель с соединителями для спуска и ввода в дом. Когда соберу конструкцию базовой антенны, отпишусь о том что получилось.

Вполне нормальная антенна. Давай дерзай, потом отпишешься.

Антенну собрал, получилось вроде бы не плохо. Поставил её на высоту 6,5 метра от земли на крышу дома, выше не получается, нет такой возможности. Пока оставлю её так. Зимой сделаю для неё мачту метров десять из труб, весной переставлю её на мачту. Сейчас жду товарища с вахты, у него есть КСВ-метр, надо будет немножко КСВ настроить. А то меня на расстоянии 2,5 - 3 км слышно на 3 и реже на 4. Наши ребята связисты говорят, что нужно антенну настраивать.

Правильно тебе связисты говорят. После монтажа всегда нужно антенну КСВ-метром настраивать. При таком качестве связи у твоей антенны сейчас КСВ примерно около "3", а это чревато быстрым выходом из строя выходного каскада самой рации. Так что не торопись сильно с переговорами в эфире, лучше настроить КСВ чем ремонтировать потом саму рацию. И ещё, после установки антенны на мачту, тебе снова придётся настраивать антенну КСВ-метром, это неизбежно во всех случаях.

Леонид Ерёмин, сам всё это прекрасно понимаю. После переустановки её на мачту условия работы антенны кардинально поменяются, поэтому буду её перенастраивать. Спасибо Леонид за подробные ответы на мои вопросы ! Если ещё возникнут, то обязательно задам их в этой теме.

В прошлую субботу переставил свою базовую Си-Би антенну , сделанную из автомобильной антенны. Высота от земли до конька крыши составляет 8,5 метров. Базовую антенну делал из автомобильной Lemm AT-1200 с длинной штыря 1,4 метра, на магнитном основании. Так же к антенне прикреплён на "массу" противовес длинной 2,75 метра.

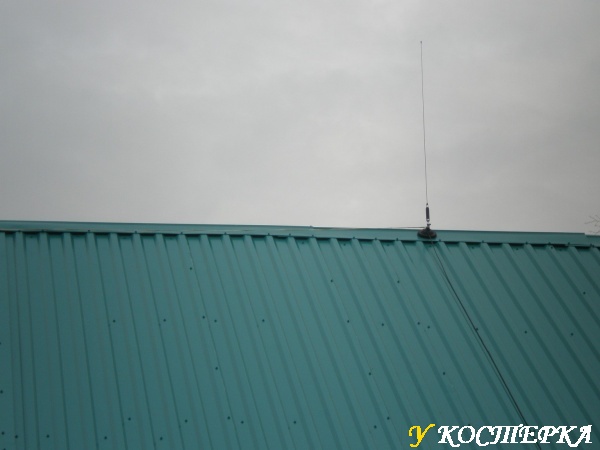

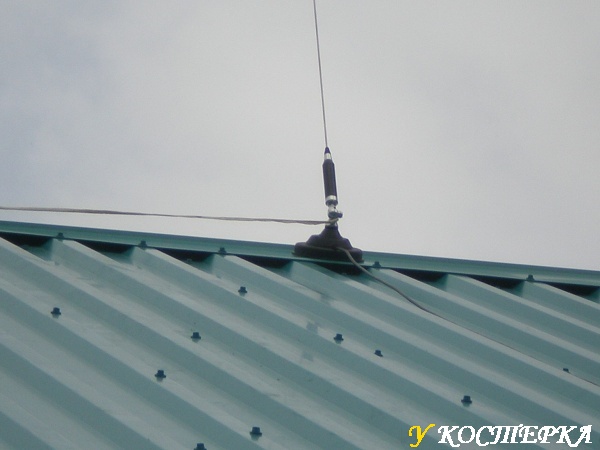

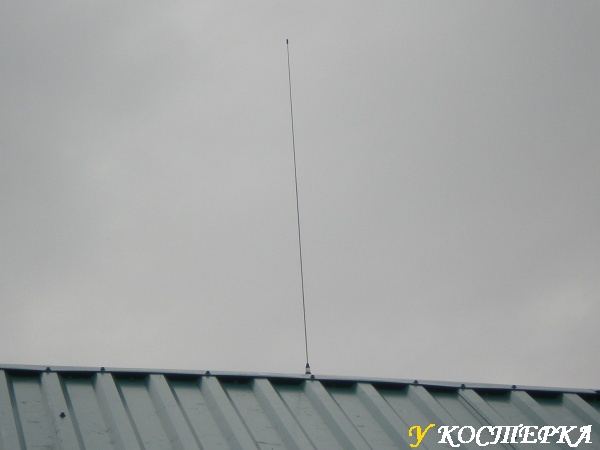

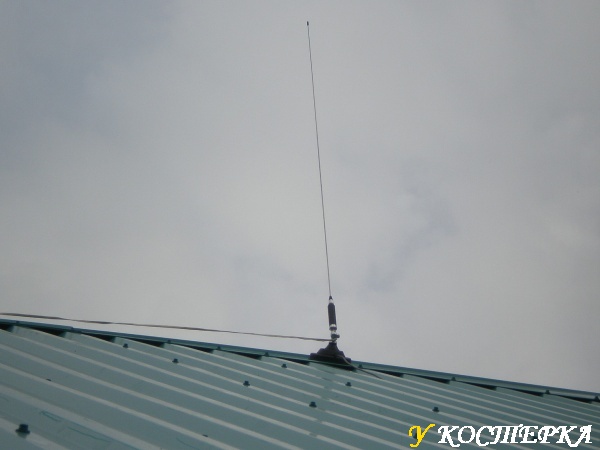

Вот собственно фотки самой антенны, уже установленной на железной крыше моего дома:









Антенна настроена на КСВ = 1,15. Слышимость и передача хорошие, на "5" при более менее хорошей погоде. Сегодня ночью был снегопад с дождём, произошло полное обледенение всей антенны. КСВ подпрыгнуло до 1,5. Слышимость и передача немного ухудшились до "4", но работать в эфире можно. Сейчас обледенение совсем сошло, КСВ стало нормализовываться, на данный момент стало 1,2. Слышимость и передача по качеству нормализовалось до "5".
Теперь о главном. Антенна при хорошей и умеренной погоде прекрасно работает на расстоянии 17 - 19 км. При плохой, как сегодня, расстояние сокращается до 10 - 12 км. Дальше 19 км связаться ни с кем не удалось. Возможно меня слышат, а я их нет. Или вообще никого в эфире не было. Так же нужно учитывать, что мой дом стоит в низинке между высотками и холмами покрытыми сплошным хвойным лесом. Прямой видимости просто не существует, кроме небольшого прогальчика между семиэтажкой и горой. Так что антенна меня пока устраивает. Посмотрю как будет работать зимой и следующим летом, а там уже видно будет.
Так что смотрим фотки и задаём вопросы, если кого моя конструкция конечно же заинтересовала.

P.S. До Lemm AT-1200 стояла Alan 9+ с длинной штыря 1,6 метра. Мне кажется она немного лучше работала на дальность. Но Alan 9+ подарил своему товарищу, для установки на авто, поэтому пришлось поставить эту. Не валятся же ей просто так в мастерской.
В будущем хочу ставить настоящую широкополосную базовую антенну на мачте, для радиосвязи не только в Си-Би, но и в других любительских диапазонах. Но это будет ещё не скоро, года через полтора, когда закончу все строительные работы с домом и дворовыми постройками.
