Базовая антенна из автомобильной Си-Би 27 МГц

#31 - 18 октября 2016, вторник
Посетитель
Леонид Ерёмин
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 94
Тамала
2050 дней назад
0
Юрий ..., длину кабеля лучше делать кратным трём по отношении к длине волны. То есть если у тебя длина волны 11 метров, то раздели её на 3, получишь 3,6 метра. Получается, если от антенны до рации у тебя примерно 8 метров, то тебе нужно кабеля 3,6 + 3,6 + 3,6 = 10,8 метра. Оставшиеся 1,2 метра можно скрутить аккуратно в кольцо и подвесить что бы не мешался. Этот метод тебя просто избавит от лишнего поиска и настройки КСВ самой антенны.
Можешь сделать и любой длину кабеля, приближённой по расстоянию от антенны до рации. Но, наилучшего КСВ ты навряд ли сможешь добиться.
Ты Радист — радиолокаторщик век живи век учись — не постареешь!
#32 - 25 октября 2016, вторник
Посетитель
Сергей Сухоплюев
Сообщений: 5
Ленинск-Кузнецкий
3441 день назад
0

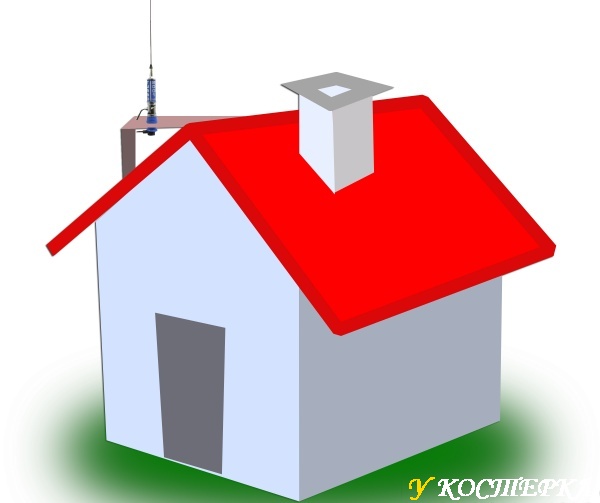

Всем привет. Вопрос такой, у меня имеется бездельная врезная турбовка лемм (2 метра штырь). будет ли она работать, если я положу на шифер лист металла (из крыши автомобиля) как показано на картинке. или лучше будет вместо металла деревянный каркас, а на него алюминиевую площадку 20х20 см. и на каждый угол алюминиевый противовес из трубок 12мм. высота до земли от основания антенны примерно 6 метров.
#33 - 25 октября 2016, вторник
Посетитель
Леонид Ерёмин
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 94
Тамала
2050 дней назад
0
Сергей Сухоплюев, оба варианта будут хороши. Смотри сам, чтобы эстетично смотрелось. И не забудь металлическую площадку заземлить, что бы уж наверняка было.
Ты Радист — радиолокаторщик век живи век учись — не постареешь!
#34 - 25 октября 2016, вторник
Посетитель
Сергей Сухоплюев
Сообщений: 5
Ленинск-Кузнецкий
3441 день назад
0
А заземлить как лучше?

и еще вопрос: нужно ли подавать на металлическую площадку Провод МАССЫ от блока питания.
#35 - 25 октября 2016, вторник
Посетитель
Леонид Ерёмин
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 94
Тамала
2050 дней назад
0
Сергей Сухоплюев, подавать массу от блока питания не нужно. Она сама собой придёт через кабель, который пойдёт от рации к антенне. Заземлять можно простым способом. Штырь не менее метра забить в землю, а от него одножильный провод прикрутить к краешку площадки. Прикручивать нужно на болты с гайками, к площадке и к штырю.
Ты Радист — радиолокаторщик век живи век учись — не постареешь!
#36 - 25 октября 2016, вторник
Посетитель
Сергей Сухоплюев
Сообщений: 5
Ленинск-Кузнецкий
3441 день назад
0
Леонид Ерёмин:

Сергей Сухоплюев, подавать массу от блока питания не нужно. Она сама собой придёт через кабель, который пойдёт от рации к антенне. Заземлять можно простым способом. Штырь не менее метра забить в землю, а от него одножильный провод прикрутить к краешку площадки. Прикручивать нужно на болты с гайками, к площадке и к штырю.

Все понятно, спасибо. как сделаю выложу фото отчет.
#37 - 25 октября 2016, вторник
Посетитель
Леонид Ерёмин
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 94
Тамала
2050 дней назад
0
Сергей Сухоплюев, да не за что. Ждёмс с нетерпением твоего отчёта ! smile v
Ты Радист — радиолокаторщик век живи век учись — не постареешь!
|
