Система отопления с пластинчатым теплообменником для частного дома. Схемы. Решения. Сборка.

Посетитель
Андрейка
Сообщений: 9
Куйбышев
2665 дней назад
Станислав Муравченко, спасибо. Буду заказывать "Калибр НЦ-15/6" . Труба идёт Ду 20 мм, металлопластиковая.
Редактировалось: 1 раз (Последний: 4 апреля 2018 в 11:36)
Мужчины — не собаки, на кости не бросаются
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
18 дней назад
Андрейка, а у тебя чё, котёл отопления без насоса .... !? scratch
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Андрейка
Сообщений: 9
Куйбышев
2665 дней назад
Евгений, да, без насоса, с естественной циркуляцией и открытым расширительным баком. В последнее время стал замечать, что циркуляция ухудшилась, и котёл начал всё чаще и чаще закипать. Дом у нас деревянный, старенький. Грунт не устойчивый. Похоже когда дом водить начинает, то углы уклонов труб отопления меняются не контр уклон. Вот поэтому хочу поставить насос, мембранный бак, манометр, подключить подпитку от водопровода. Что бы система была закрытого типа с принудительной циркуляцией. Котёл стоит твёрдотопливный, работает на угле и дровах. Вот такой случай у меня.
Мужчины — не собаки, на кости не бросаются
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
18 дней назад
Андрейка, тогда всё понятно. У тебя система отопления как у меня 15 лет назад. Я свою так же переделывал из-за диких контр уклонов. smile
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Андрейка
Сообщений: 9
Куйбышев
2665 дней назад
Евгений, значит не у меня одного такое.
Мужчины — не собаки, на кости не бросаются
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
18 дней назад
Вчера вечером, пока смотрел телевизор, начал потихоньку готовится к реконструкции отопления. Хочу большую часть собрать блоками с разъёмными муфтами "Американка", чтобы только соединить их трубопроводами. Начал с обвязки теплообменников отопления и ГВС. Вот что получилось.

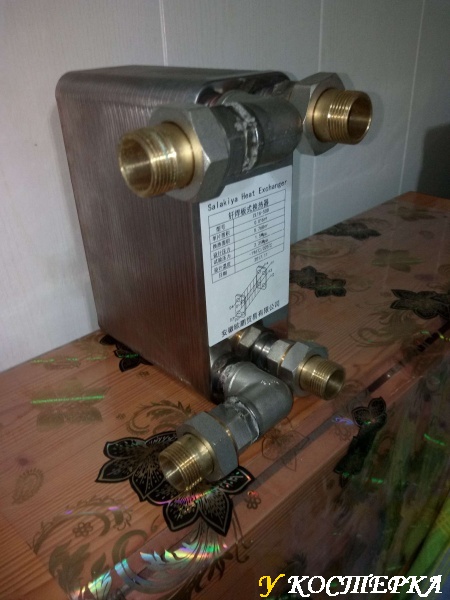

Теплообменник системы отопления:

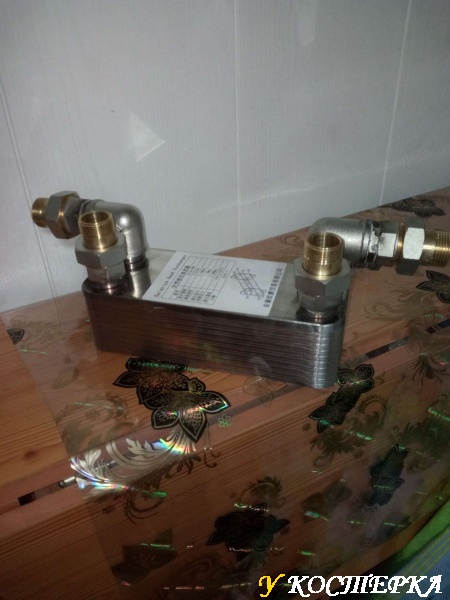

Теплообменник ГВС (для приготовления горячей воды):

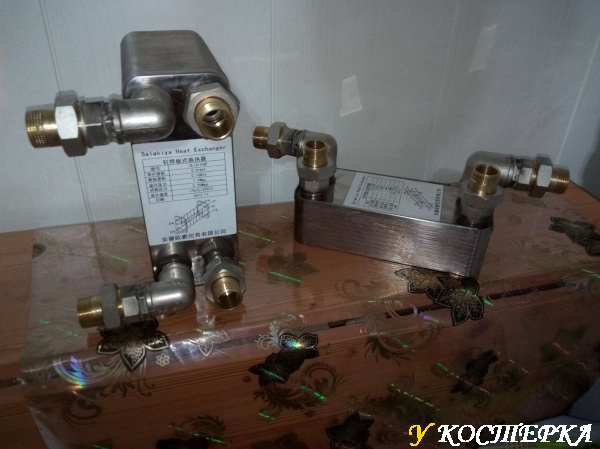

А это оба теплообменника вместе:



Вроде нормально получилось. smile
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Станислав Муравченко
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 63
Нижний Ингаш
1964 дня назад
Евгений, а чё ...., здорово получилось. Аккуратно, как игрушка. Сейчас свои жду с нетерпением, уже руки чешутся поковыряться с ними. smile
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
18 дней назад
В прошлую субботу собрал сборки для обвязки теплообменника по отоплению. Собирал блоками, на "Американках", что бы можно комфортно и быстро собирать и разбирать конструкцию. Вот фото:

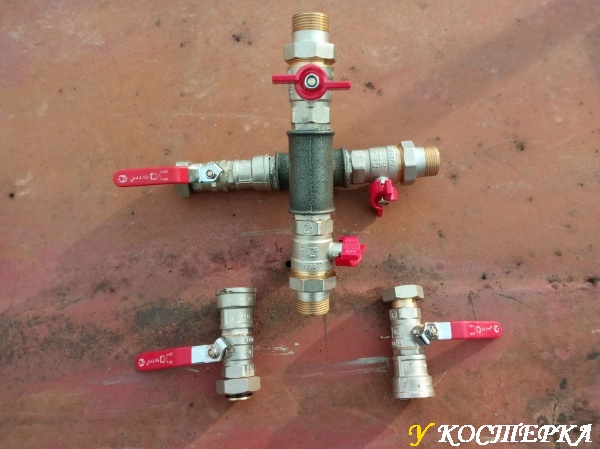

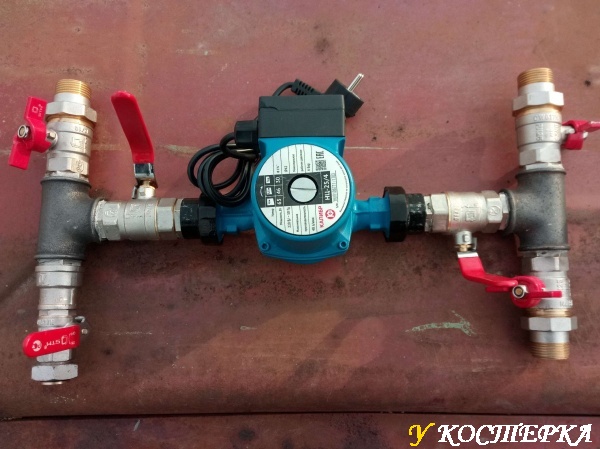

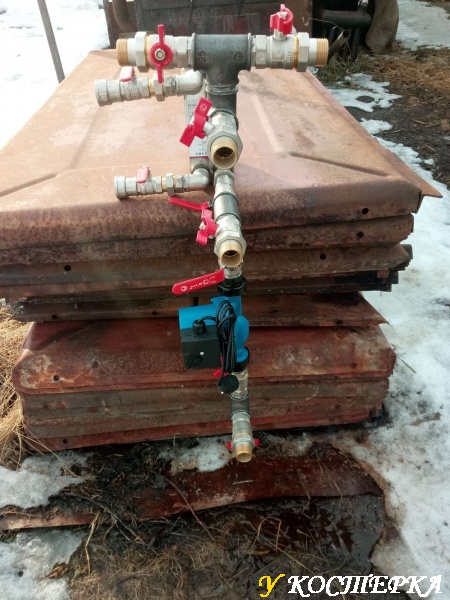

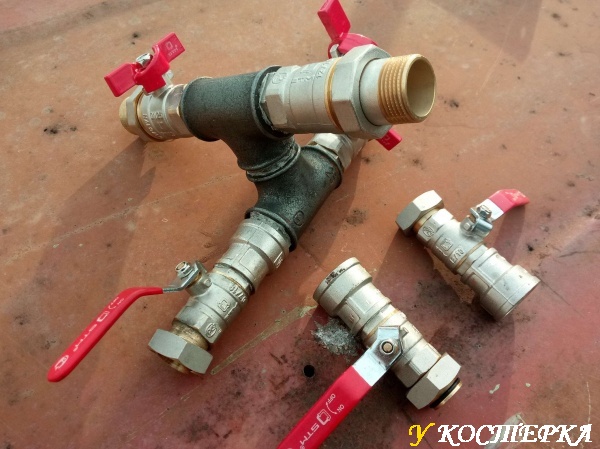

Сами блоки.

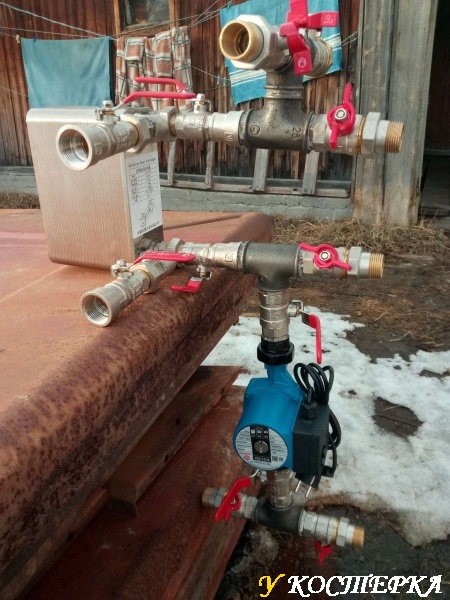

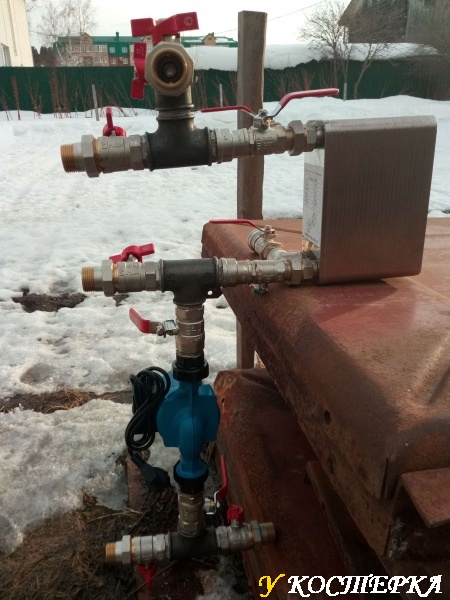

А это уже готовая собранная конструкция.







Думаю, не дурно получилось .... smile Группу безопасности сфоткать забыл, как она выглядит можно посмотреть в инете. Она стандартная, и ничего в ней замудрёного нет. На фото всё прекрасно видно и понятно. Но если у кого возникли вопросы, задавайте, будем вместе размышлять. smile
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Станислав Муравченко
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 63
Нижний Ингаш
1964 дня назад
Евгений, отлично у тебя получилось. Это у тебя похоже первый контур ? А фильтры будешь ставить ? Просто я их на фото не увидел. И ещё вопросик, у тебя группа безопасности на какое аварийное давление рассчитано ? Тоже начну пожалуй сборки делать, пока теплообменники едут. Всё равно вечерами делать нечего.
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
18 дней назад
Станислав Муравченко, да, это обвязка первого контура. На него будет цепляться электрокотёл и твёрдотопливный котёл (присматриваюсь к Теплодар КУПЕР ОК-9). Фильтры на обвязку пока не стал ставить. Их буду монтировать по ходу, где будет более доступное и удобное место. Группа безопасности срабатывает при превышении давления 3 кгс. Её тоже буду монтировать по ходу дела, в наивысшей точке по высоте трубопроводов и оборудования для сбора воздуха у автоматического воздухоотводчика.
Станислав Муравченко, конечно лучше сразу подготовить все сборки для обвязки теплообменника. Что бы потом время не тратить на это нудное и долгое занятие. Тем более если уже знаешь все размеры и расположение деталей обвязки.
Обвязку второго контура я буду делать во время монтажа, так как часть оборудования ещё задействована в работе. Холодновато ещё у нас. Отопление рано отключать, можешь околеть ночью. smile
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
|
