Система отопления с пластинчатым теплообменником для частного дома. Схемы. Решения. Сборка.

Посетитель
Колхозник Андрюха
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 54
Гаврилов Ям
2120 дней назад
Евгений, теперь мне всё понятно с автоматикой в электро и газовых котлах. Тогда подскажи какой котёл мне купить у которого ставится термостатический датчик с тягой. Просто я очень далёк от этого и не силён в таких девайсах. Мне тут предлагают котёл б/у за недорого. Но он регулируется только в рукопашную, без всякой автоматики. Короче говоря он самодельный.
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад
Колхозник Андрюха, смотри котлы производителя "Теплодар". Они все уже приспособлены работать с термостатическим регулятором, вот ссылка на них (не реклама): https://www.teplodar.ru/catalog/tverdotoplivnye-kotly/ .
Я лично присматриваюсь к теплодаровскому котлу "Куппер ОК 9", его для работы через теплообменник более чем предостаточно, и не прожорливый. Вот ссылка на него: https://www.teplodar.ru/catalog/tverdotoplivnye-kotly/31-kupper/modification12587/
Вот ссылка на термостатический регулятор с тягой для котлов "Теплодар", он же регулятор тяги: https://www.teplodar.ru/catalog/soputstvuyushie-tovary/regulyator-tyagi-kotla/
А самодельный, да ещё и б/у, означает брать кота в мешке. Лучше купить нормальный новый котёл с регулятором. Кстати регулятор продаётся отдельно. Если заказывать или покупать котёл, то сразу с регулятором. А иначе будешь сам бегать и в рукопашную заслонкой бряцать, чтобы котёл не закипел или не остыл. smile
Редактировалось: 1 раз (Последний: 7 мая 2018 в 12:56)
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Колхозник Андрюха
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 54
Гаврилов Ям
2120 дней назад
Евгений, огромное спасибо за подробности ! Пока всё, вопросов больше нет. Удачных всем выходных на майских праздниках ! v smile
Редактировалось: 1 раз (Последний: 28 апреля 2018 в 14:58)
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад

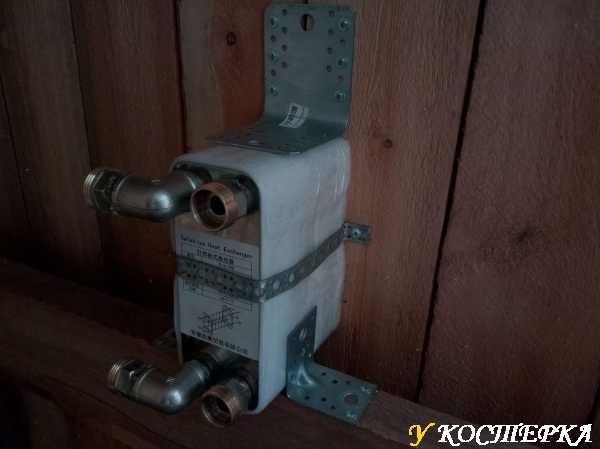

В субботу одел теплообменник для отопления в теплоизоляционную рубашку. Рубашка состоит из 5 слоёв низолона (утеплитель для стен), и плотно обмотал обычным скотчем. Этого будет достаточно для сокращения теплопотерь и лишнего нагрева воздуха в теплушке. Потом закрепил его на своё место, где и предстоит ему работать не один год. Закрепил его с таким расчётом, что бы он не болтался и мог быстро сниматься для промывки (если вдруг понадобится). Вот фото уже закреплённого и утеплённого теплообменника:



Обвязку ещё не монтировал. Дальнейшие работы планирую в конце мая, когда трассу прокину между домом и теплушкой. Погода у нас вроде начинает устаканиваться, поэтому трассой начну заниматься примерно с 19 мая. Фото и описание хода работы по монтажу трассы и развязок буду выкладывать сюда в тему.
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Станислав Муравченко
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 63
Нижний Ингаш
2170 дней назад
Евгений Валерьевич, а чё, нормально у тебя получилось. Только вот думаю, а 5-ти слоёв низолона хватит ли для сокращения теплопотерь в воздух ?
Редактировалось: 1 раз (Последний: 15 мая 2018 в 12:22)
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад
Станислав Муравченко, конечно хватит. Ему же не на улице при -40 стоять и работать. В теплушке зимой при такой температуре в районе пола стабильно +18 - +20 градусов.
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Посетитель
Станислав Муравченко
Грамота Медаль Малый золотой кубок Большой золотой кубок сайта
Сообщений: 63
Нижний Ингаш
2170 дней назад
Евгений Валерьевич, а ну тогда понятно. У меня в кочегарке также. Тогда с пенопластом замарачиваться не буду, обмотаю изолоном как у тебя.
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад
Станислав Муравченко, я тоже сначала "рубашку" из пенопласта думал соорудить. Но потом отказался от этой затеи. Просто не тот случай, а эффект тот же самый.
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад
Ну вот, пока есть немного времени, хочу предоставить свой фотоотчёт о проделанной работе по сборке первого и второго контуров теплообменника и монтажа трассы между теплушкой и домом.

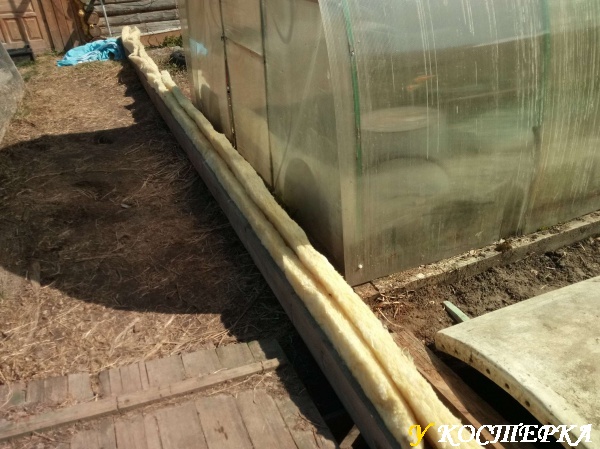

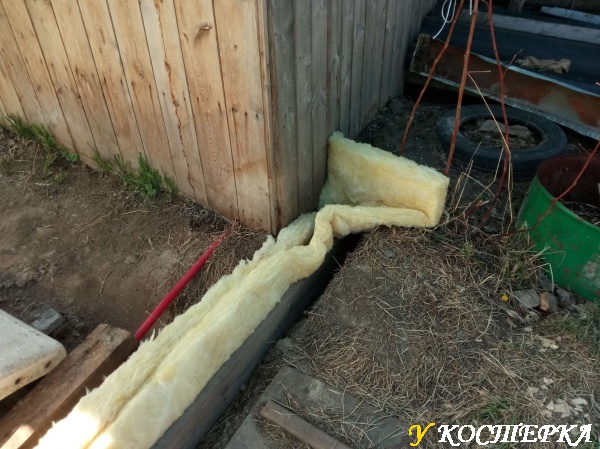

Начну с трассы. Короб сделал из обрезной доски 6000 * 150 * 25 мм. Внутри короб утеплил минватой. Сами трубы утеплил энергофлексом. Всё это хозяйство уложил в короб, но закрывать пока не стал. Закрою когда проведу опрессовку и запущу отопление в работу. Вот фото самой трассы:

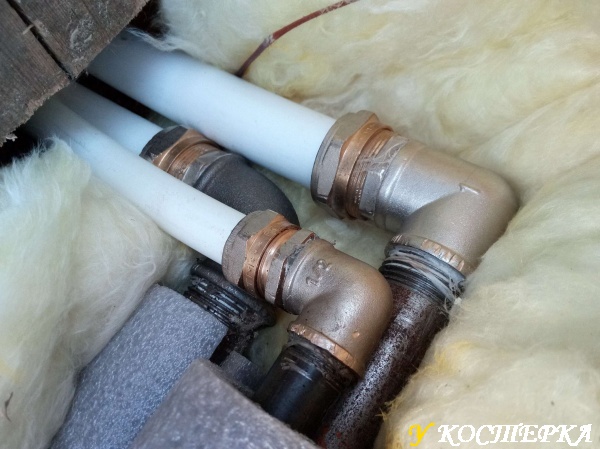

На вводе в дом, на трубы поставил разъёмные муфты "Американка" Ду 25 мм. Это для того, что бы избежать ненужного геморроя при сборке самого ввода.

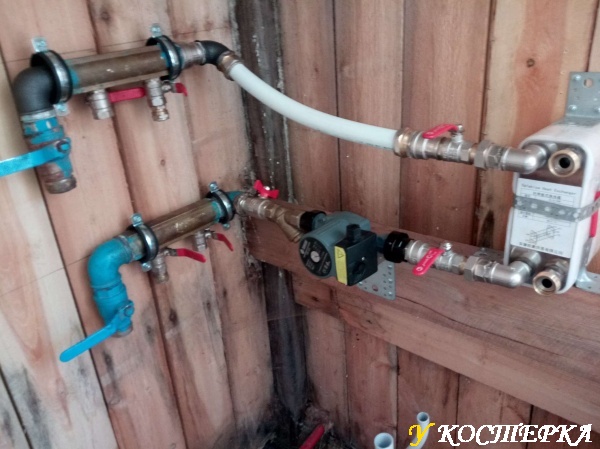

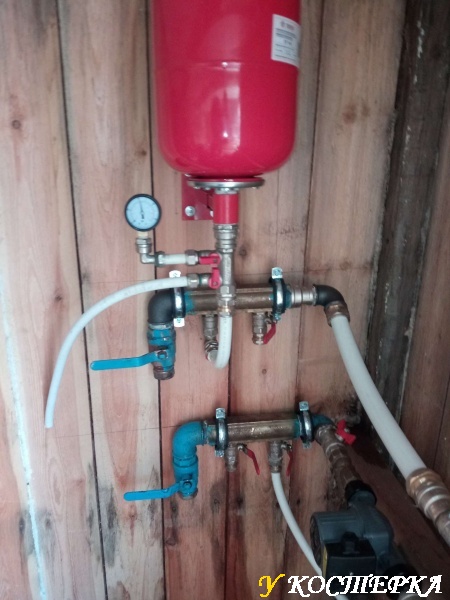

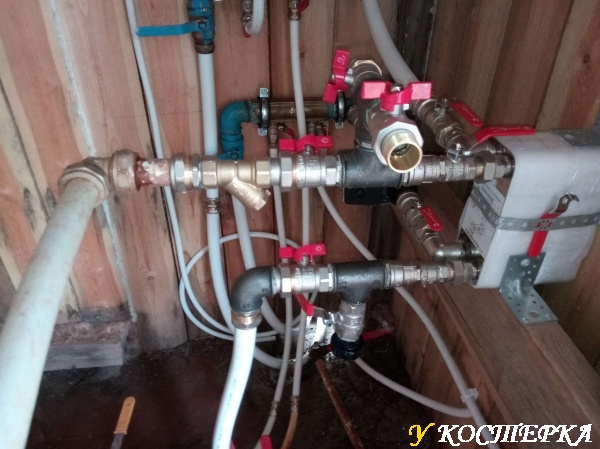

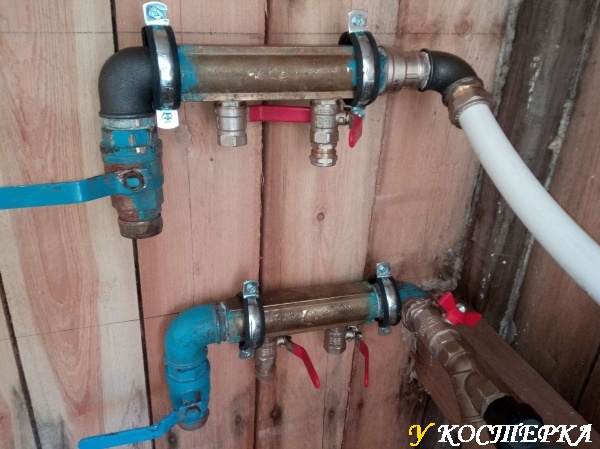

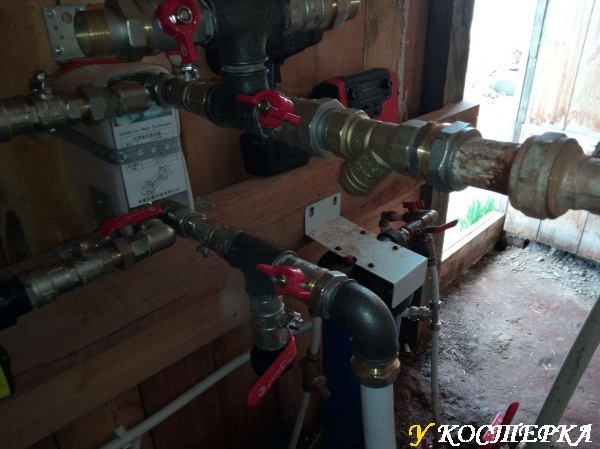

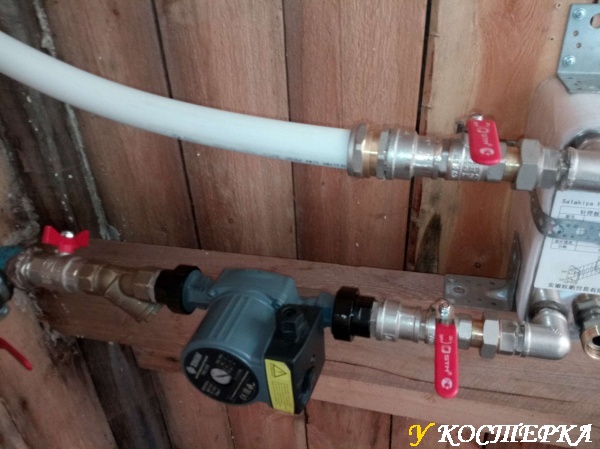

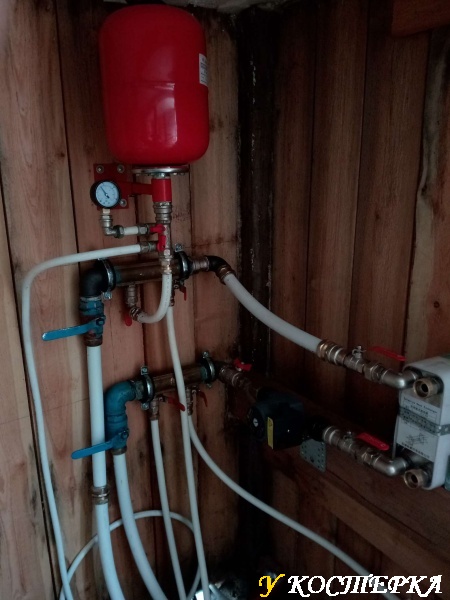

Ну а теперь по сборки обвязки первого и второго контуров самого теплообменника. Некоторые детали взяты уже от существующей системы. Поэтому они на фото будут хорошо видны. Они хоть и уже поработали пять лет, но всё ещё в отличном рабочем состоянии. Подробно расписывать не буду, на фото всё отлично видно. Если их изучить, то становится всё ясно и понятно. На худой конец пишем свои вопросы и предложения в эту тему. Вот несколько фото сердца системы отопления:

















Ну, и по итогам проделанной работы, аппетитный шашлычок под домашнюю самогоночку ! v smile :





На сегодня у меня пока всё. Но работа далеко ещё не окончена. О дальнейшем монтаже буду продолжать эту тему, с фотками конечно же. У кого есть вопросы, пишите, с удовольствием на них отвечу. smile



Продолжение следует ......
Редактировалось: 1 раз (Последний: 28 мая 2018 в 12:55)
SVAT ZYD380 + HANGKAI 9.9 (15) л.с., Барс 2900 СКК + HANGKAI 6 л.с., миниснегоход БУРЛАК — М.
Администратор
Евгений Валерьевич
Малый золотой кубок Грамота Большой золотой кубок сайта Медаль
Сообщений: 1706
Ханты-Мансийск
182 дня назад

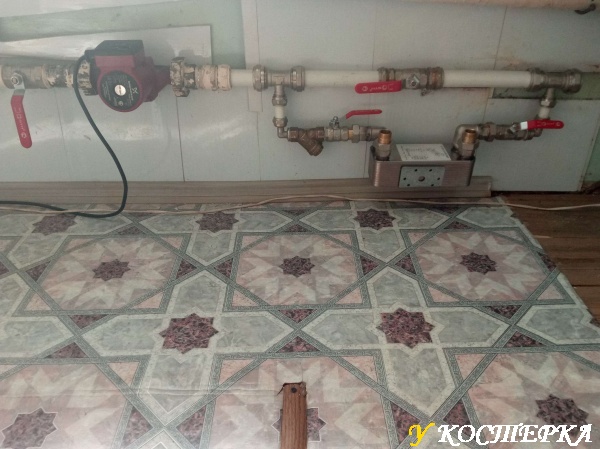

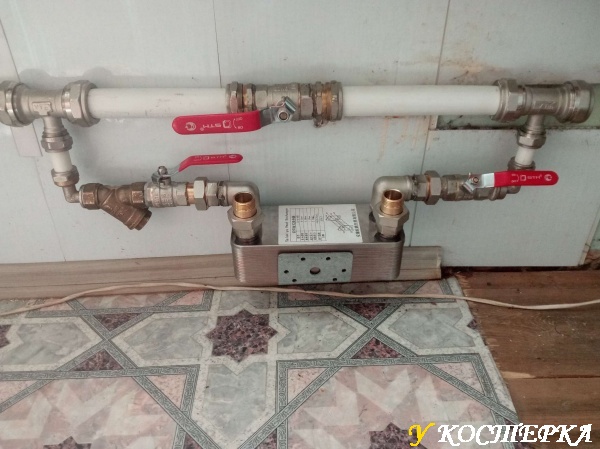

Вчера собрал систему подогрева (приготовления) горячей воды (ГВС) на базе пластинчатого теплообменника 20 пластин. Собирал по схеме нарисованной выше в топике, вот ссылочка http://ukosterka.ru/forum/thread4437-1.html#11538 . Фото самой конструкции:





Циркуляционный насос решил оставить, в качестве дополнительного. Хотя, если честно, всё будет работать и без него, просто он там прижился и я не смог его открутить. Видно корнями врос в систему. laugh

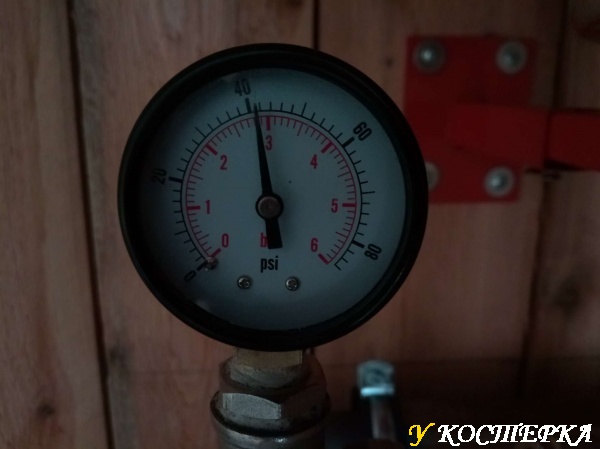

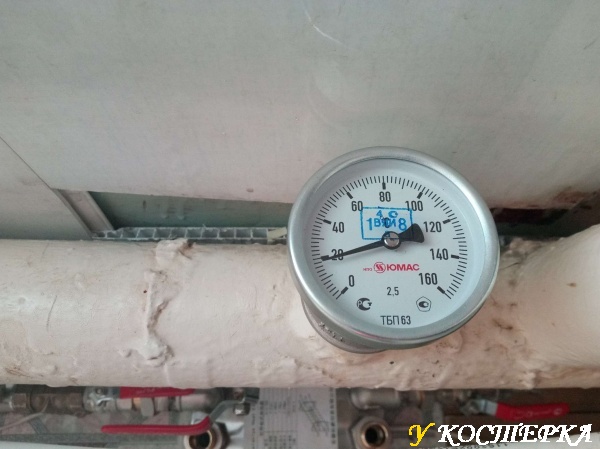

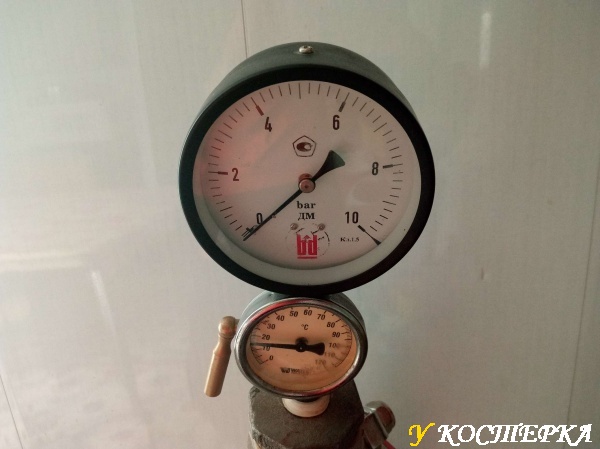

Так же оставил манометр, он ещё прекрасно выполняет свои функции, и не врёт в показаниях. А вот термометр пришлось покупать новый. Старый просто уже совсем помер, какую хочет такую и показывает температуру с разлётом 5 - 10 градусов.





Сейчас пойду бурить стену, нужны отверстия для ввода трубопроводов с трассы на улице. Пройдусь буром по дереву Ду 40 мм. Так что работа кипит, не взирая на поганую погоду за бортом. smile



Продолжение следует .......
