Сетевой грид инвертор (Grid-tie инвертор) в солнечной и ветряной электростанции.

Леонид Ерёмин, да не за что. Сам иногда в задумках про элементарщину забываю.

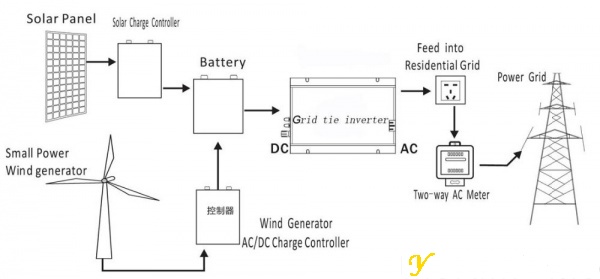

Короче говоря, что бы не парится с покупкой лишнего оборудования, я уже точно решил делать солнечно-ветряную грид-систему вот по такой схеме, картинка ниже:



Система вполне рабочая с моим гридом. Для начала раскошелился на новый аккумулятор 100 А/ч. Для проверки брал у знакомого на время ветряк с контроллером, и подключил по данной схеме. Всё прекрасно работает ! Ветряк и простой контроллер к нему я уже заказал на алиэкспресс. Пока они идут, знакомый согласился дать мне погонять его ветрогенератор. Поэтому ребята, всё ГУД !!!

Леонид Ерёмин, хорошую идейку ты подкинул, как состряпать простую солнечно-ветряную грид систему для дома.

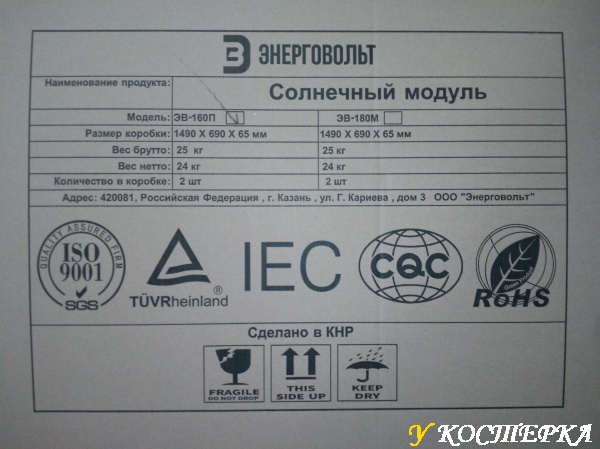

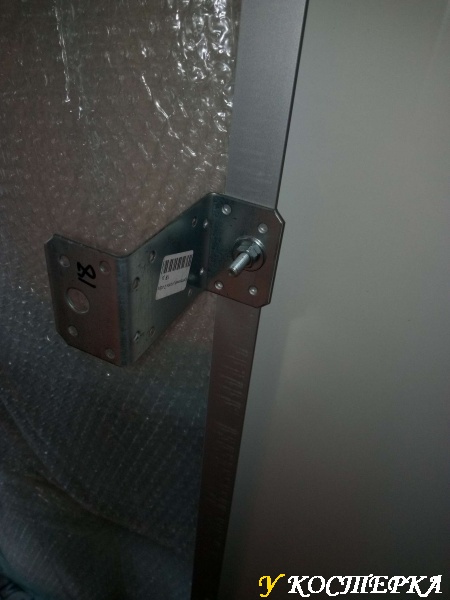

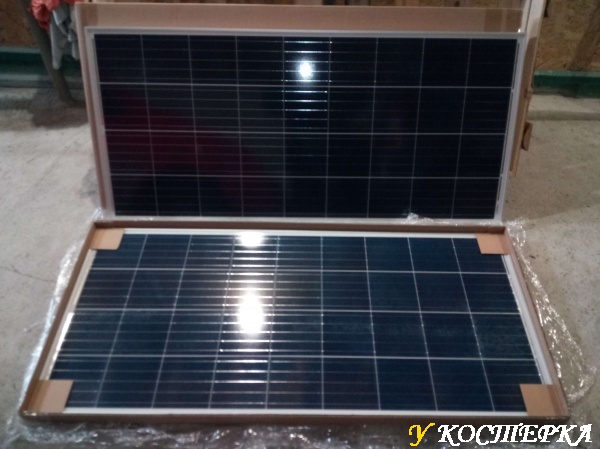

Леонид Ерёмин, отличная схемка. Беру её себе на заметку. Да, кстати, вчера получил свои солнечные поликристаллические панели ЭВ-160П ! Заказывал 4 шт, 160 Вт каждая, заказывал их в ООО "Энерговольт" г. Казань. Вот мои фото "посылки":

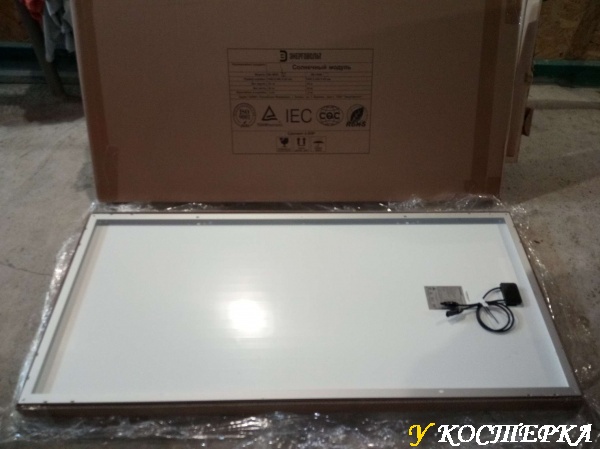

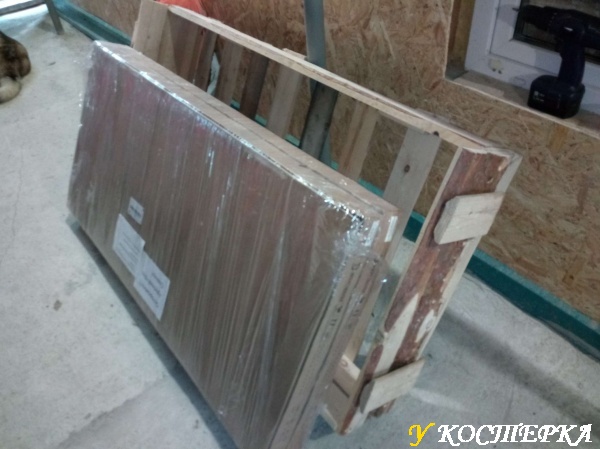

В ящике лежало две коробки, в каждой коробке по 2 шт. панелей. Качество панелей просто на высоте. На веранде, в полумраке, каждая панель выдаёт 18,2 Вольта. Представляю, сколько выдаст на прямом солнце !Доставка ТК "КиТ", Из Казани до Ханты-Мансийска всего за 4 дня. Вот ссылки на магазин ООО "Энерговольт":
https://al-energy.ru/magazin/folder/solnechnye-batarei?yclid=1797480292635925930 - страница ассортимента СП.
https://al-energy.ru/magazin/product/solnechnaya-batareya-ev-150p-polikristallicheskaya - страница моих заказанных панелей, с описанием и техническими характеристиками.
Заказывать можно смело, ребята адекватные и знающие своё дело.
Стоимость своего заказа + доставка ТР оплачивал при получении в транспортной компании. Проблем никаких.
Сейчас у нас на улице "сопливая" погода. Ставить панели собираюсь на выходных. Про установку и подключение напишу в следующем топике.Добавлено спустя 7 минутЛеонид Ерёмин, я тоже хочу подключить свой грид по твоей предоставленной выше схеме. Плюс ко всему "поженю" свою ветряную автономку с солнечной, получится гибридная автономная солнечно-ветряная электростанция для дома (ГАСВЭ). Как то так ... Спасибо тебе за идею (схему) гибридной грид-системы !

Евгений Валерьевич, да не за что. Это вообще то не моя идея. Я картинку с описанием нашёл в инете на одном забугорном сайте. Попробовал собрать, всё отлично получилось и работает.
Евгений, принимай от меня поздравления ! Я просто в диком приятном шоке от твоих панелей и задумок ! Молодец, что пошёл по пути СП + ВГ ! Теперь у тебя будет настоящая гибридная станция. Удачи и терпения тебе в твоём инженерном творении !
Почитал технические характеристики твоих панелей. Характеристики отличные, можешь даже в этом не сомневаться. У моей панельки на порядок хуже. И то она у меня молодец, питает грид по полной. Поэтому с твоими можно легко в автономию уходить. Если места позволяет, то со временем прикупи ещё 4 шт. таких же, не пожалеешь. Тем более у вас северный регион России. Для работы поликристаллов это самые комфортные условия. Монокристаллические просто отдыхают, по сравнению с поли. Монокристаллы хороши только в южных регионах, где много солнца и лето плавно переходит обратно в весну.
И ещё тебе на заметку, дабы оградить тебя от главной ошибки при монтаже. Не ставь плотно панели друг к другу, оставляй между ними промежуток примерно 3 - 5 см. При работе панели сильно нагреваются, и теряют свой КПД до 3%. При охлаждении КПД обратно восстанавливается. Любым СП нужно охлаждение, особенно в летний период. Вот эти промежутки и будут служить для циркуляции воздуха вокруг каждой панели. Чем меньше панель нагревается, тем больше её эффективность в работе. Это уже стало главным законом у альтернативщиков.
Жду твоих новых фоток, с описанием продвижения твоего дела ! Удачи !

Сегодня в обед получил свой грид инвертор. Фото и подробности напишу позже, просто сейчас некогда.

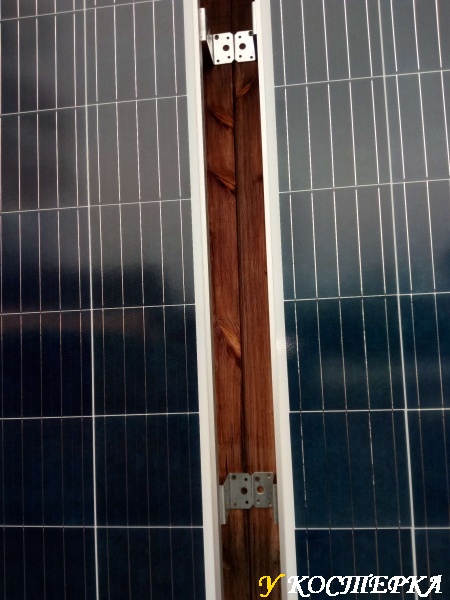

Леонид Ерёмин, спасибо за напутствия ! Солнечные панели поставил. Зазор между ними получился 6 см. Фото и подробности напишу позже, в одном топике с гридом.

Евгений Валерьевич, отлично, жду твоего очередного релиза с фотками. Зазор между панелей нормальный, летом будут лучше охлаждаться.

Евгений Валерьевич, прими и от меня поздравление, как говорится, с увеличением мощности и модернизацией твоей автономки !

Леонид Ерёмин, Александр Нестеров, спасибо мужики ! Ну а теперь, как и обещал, небольшой ликбез по моему гриду и солнечным панелям.

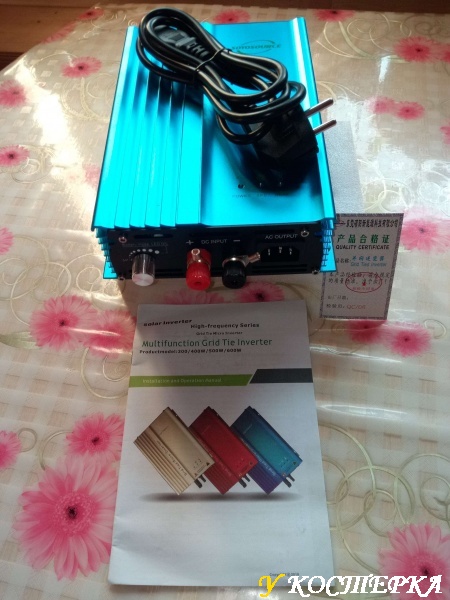

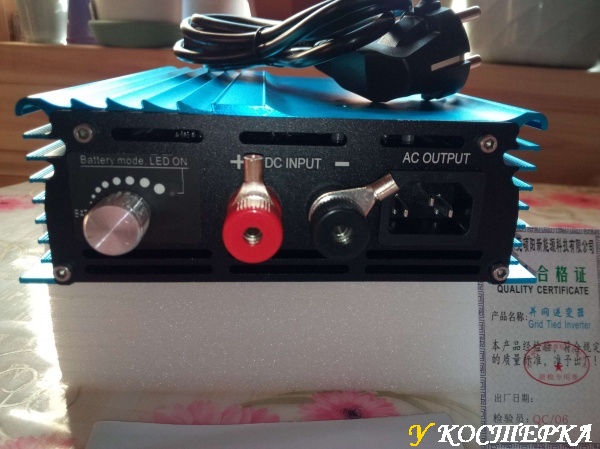

Начну с грид инвертора. Грид сделан качественно, и грамотно. Работает полностью в автоматическом режиме. Без проблем может работать параллельно с обычным инвертором в автономной системе, как бы помогает ему в работе, немного снимает нагрузку при выдачи электричества в домашнюю сеть (режим работы от СП, или отдельно заряжаемого АКБ.). Работает грид как от СП и ветряка (через диодный мост), так и от аккумулятора (или блока аккумуляторов). Тип питания распознаёт автоматически. Так же имеется ручная регулировка выходной мощности от 30 Вт до 350 Вт. при работе от аккума, и от 30 Вт до 500 от солнечных панелей (в зависимости от мощности СП).





Грид инвертор имеет свой встроенный MPPT контроллер, который работает не только от солнечных панелей, но и от АКБ. При работе от аккумулятора это здорово помогает. Сейчас мой грид работает от автомобильного стартерного аккумулятора 12 В. 100 А./ч. При разряде аккумулятора до 11,05 Вольт инвертор отключается, и переходит в режим ожидания. При этом с аккума он энергию не сосёт. При заряде АКБ до 12,5 Вольт, грид снова запускается, и весь цикл начинается сначала. Своим гридом я остался очень доволен. У меня стоит эл. счётчик "Агат 1-4". Если ватты с инвертора превышают потребляемые ватты из городской сети, то электросчётчик останавливается и не плюсует отданное в городскую сеть. Так что возьмите эту модель эл.счётчика себе на заметку.

Теперь про солнечные панели.

Солнечные панели, поликристаллические, мощностью 160 Ватт каждая. Выше в топике я дал ссылку на продавца этих панелей, там же и их полные технические характеристики. Панели сделаны качественно, прекрасно работают в пасмурную погоду, в тени, и при лёгких сумерках (но уже не в полную мощность). Умудряются вырабатывать электричество в полной темноте, если светить на них фонариком-прожектором (чисто эксперимент ради интереса). В глубоких сумерках и темноте уже ничего не вырабатывают. Короче говоря, отличные и не дорогие СП для применения в автономных домашних электростанциях. К качеству их работы и сборки у меня нет, всем очень доволен.

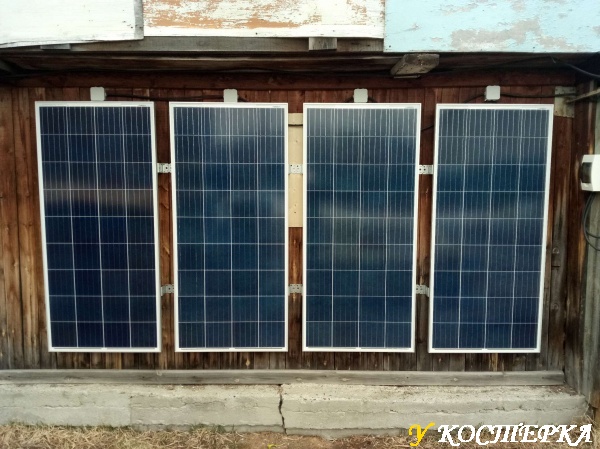

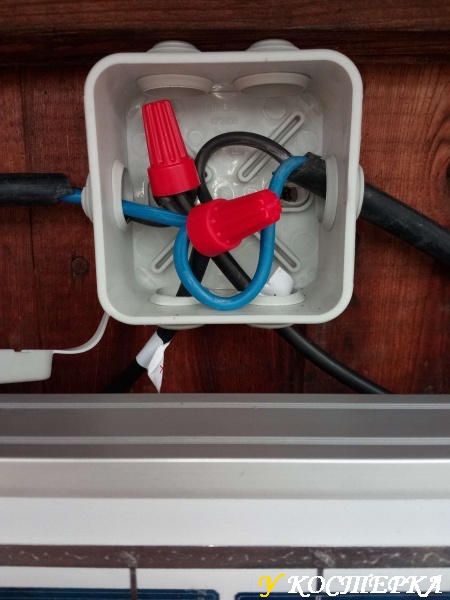

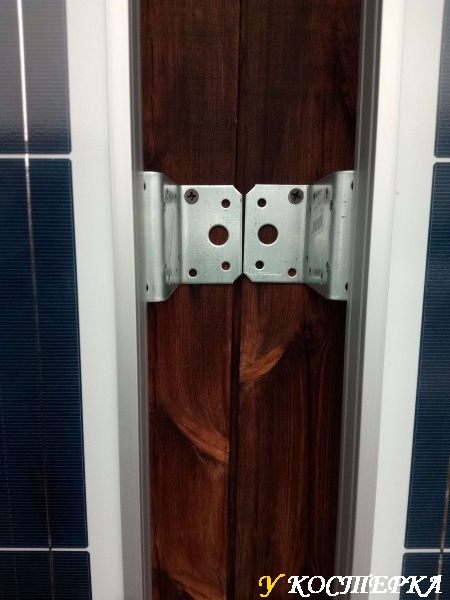

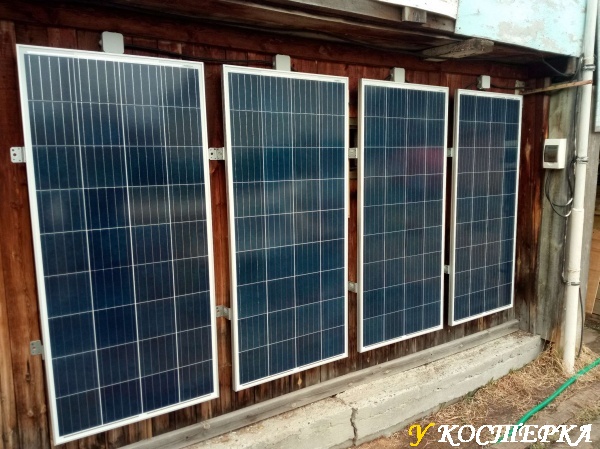

Панели закрепил на южной солнечной стороне, на стене своей мастерской (этим летом в ней будет ещё и эл.станция). Пробовал экспериментировать с углом наклона. Разница оказалась мизерная, в приделах +40 Ватт со всех четырёх. Поэтому решено их поставить вертикально на стену, и не заморачиваться с хитрыми "угловыми" креплениями. Зато снег, дождь, и другая напасть им не помеха. Все четыре панели в солнечный день максимум выдают на контроллер до 610 Вт, и это уже очень радует. Все панели соединены параллельно друг другу. Соединение проводил двухжильным медным кабелем, сечением 4 квадрата. Все соединения находятся в распределительных коробках, и хорошо скручены СИЗами. Это видно на фото. Из последней коробки на контроллер идёт двухжильный медный кабель, сечением 6 квадратов. Кабеля и соединения не греются во время пиковой мощности, всё холодное и прекрасно себя чувствует. Кабеля не покупал, остались приличные куски после прошлогоднего капремонта в доме, когда полностью менял эл.проводку. Распред.коробки тоже остались после капремонта.
Система получилась довольно таки работоспособная и не плохая. Солнечные панели прекрасно работают в паре с ветряками, и здорово друг другу помогают, особенно когда все вместе в раз работают. В общем получается настоящая гибридная эл.станция для дома. Остаётся только немного нарастить мощность СП до 1,5 КВт, и поставить четыре хороших аккуму на 190 А./ч., вместо моей маленькой "сотки". Но это уже где то летом, когда сделаю из мастерской эл.станцию.
На а на сегодня пока у меня всё. Всем удачи, и отличного настроения !


Продолжение следует ..........

Евгений Валерьевич, здорово ты замутил ! Нужно как нибудь вечерком или на выходных к тебе заскочить, поглядеть во отчую.
